MT-151-RP LED – sterownik telemetryczny

Inventia.pl > MT-151-RP LED – sterownik telemetryczny

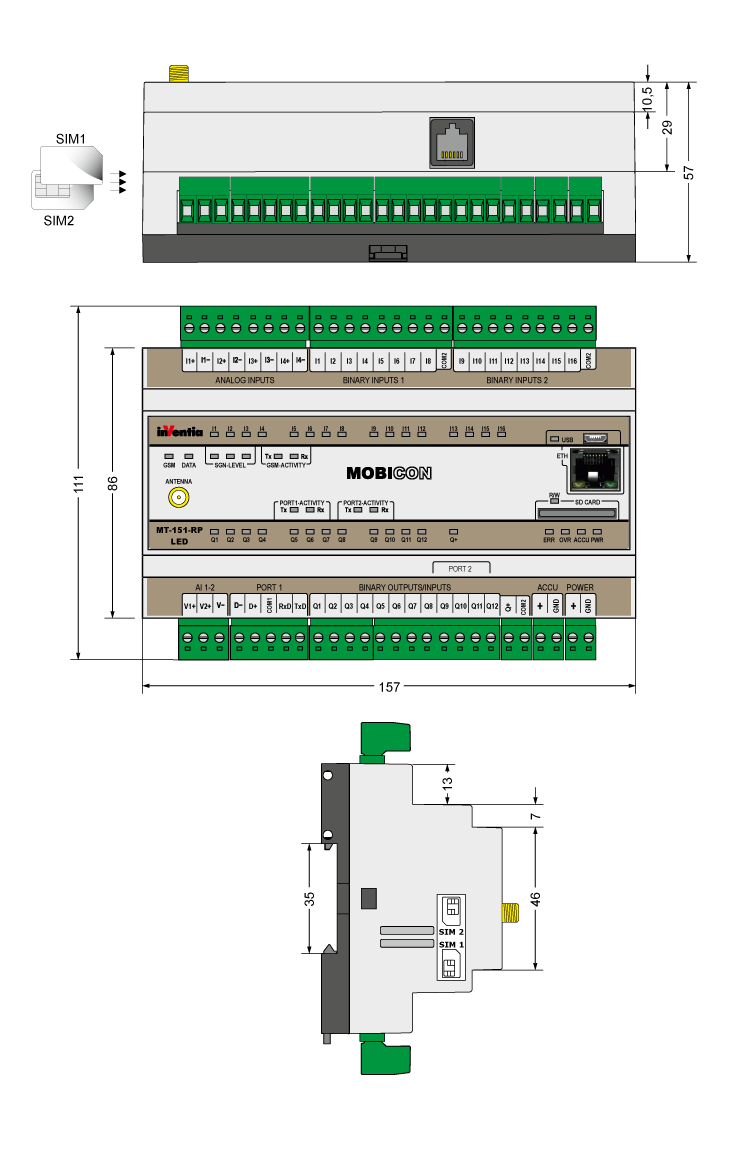

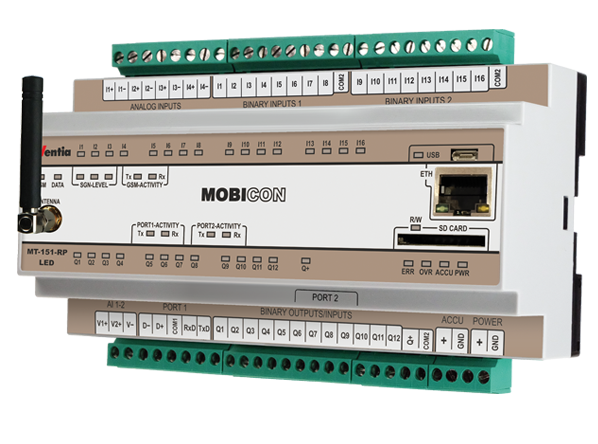

Zasoby modułu MT-151-RP LED Funkcjonalność modułu MT-151-RP LED Rysunek techniczny modułu MT-151-RP LED Zdjęcia Karta katalogowa
  • Wbudowane wsparcie do realizacji przedusterkowej
  • Wbudowany modem 2G/3G/4G
  • Lokalna transmisja danych LoRa®
  • Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
  • 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
  • 16 wejść binarnych (izolacja galwaniczna)
  • 4 wejścia analogowe 4–20 mA (izolacja galwaniczna)
  • 2 wejścia analogowe 0–10 V (bez izolacji)
  • Port Ethernet 10Base-T/100Base-TX
  • Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
  • Port szeregowy RS-232 z zasilaniem 5 V dla paneli operatorskich, w tym do podłączenia opcjonalnego interfejsu LoRa®
  • 48 diagnostycznych diod LED
  • Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli i ładowania)
  • Rejestrator o rozdzielczości 0,1 s z możliwością zapisu na karcie SD
  • Zegar czasu rzeczywistego (RTC)
  • Programowany sterownik PLC
  • Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
  • Standardowe protokóły komunikacyjne (MODBUS RTU, MODBUS TCP, M-BUS, SNMP, IEC 60870-5-104, GENIbus)
  • Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)
  • 3-letnia gwarancja

Moduł telemetryczny MT-151-RP LED jest członkiem rodziny modułów, które wraz z systemem akwizycji danych Data-Portal, wspierają rozwiązania przedusterkowe obiektów infrastruktury środowiskowej ze szczególnym uwzględnieniem segmentu wodociągów i kanalizacji wraz z hierarchicznym systemem kontrolno-pomiarowym.

MT-151-RP LED to profesjonalny sterownik telemetryczne najnowszej generacji dla wymagających zastosowań. Model MT-151-RP LED łączy funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego umożliwiającego transmisję danych w sieci 2G/3G/4G lub opcjonalnie z wykorzystaniem interfejsu komunikacyjnego LoRa®. Technologia Dual-SIM zapewnia nieosiągalną w innych rozwiązaniach niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci GSM/GPRS różnych operatorów. Port Ethernet otwiera potężne możliwości integracji sterownika z innymi urządzeniami i systemami użytkownika.

48 diagnostycznych diod LED pozwala łatwo określić aktualny stan wejść/wyjść, portów komunikacyjnych i innych zasobów modułu. Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym MT-151-RP LED stanowi optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności.

Zasoby MT-151-RP LED

  • 16 optoizolowanych wejść binarnych/licznikowych 12/24 VDC (I1–I16), logika dodatnia
  • 12 optoizolowanych wyjść binarnych 12/24 VDC (Q1–Q12), logika dodatnia – selektywnie konfigurowalnych jako wejścia
  • 4 optoizolowane, różnicowe wejścia analogowe 4–20 mA (dokładność 0,2%, 14-bitowa rozdzielczość) z konfigurowaną histerezą i filtracją
  • 2 wejścia analogowe 0–10 V
  • Port Ethernet 10Base-T/100Base-TX
  • Izolowany port szeregowy RS-232/485
  • Port szeregowy RS-232 z wyjściem zasilania 5 V/500 mA
  • Port USB do lokalnej konfiguracji i programowania
  • Gniazda dla 2 kart SIM (redundancja sieci GSM)
  • Wewnętrzny czujnik temperatury
  • Zaciski zasilania rezerwowego (akumulator SLA 12 V), układ kontroli napięcia i ładowania
  • 48 statusowych diod LED (stan wejść/wyjść, zalogowanie do sieci GSM/UMTS, aktywna sesja danych, poziom sygnału GSM, aktywność nadawcza i odbiorcza modemu GSM, aktywność nadawcza i odbiorcza portów komunikacyjnych, operacje na karcie SD, status modułu, podstawowe i rezerwowe źródło zasilania)
  • Wewnętrzne flagi i rejestry dostępne dla użytkownika
  • Pamięć Flash na firmware (zdalna aktualizacja)
  • Rejestrator danych, zapis na karcie SD
  • Zegar czasu rzeczywistego RTC (z możliwością zewnętrznej synchronizacji)

Funkcjonalność MT-151-RP LED

  •  Tryby komunikacji:
      • 2G/3G – transmisja pakietowa
      • LoRa® (opcjonalnie)
      • SMS
      • E-mail (bez SSL)
  • Dostęp do zasobów modułu standardowym protokołem MODBUS RTU i MODBUS TCP
  • Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
  • Rozsyłanie pakietów w trybie przezroczystym
  • Praca licznikowa wejść binarnych (do 2 kHz) – I1–I4
  • Programowane funkcje logiczne z wykorzystaniem wejść/wyjść, zegarów, liczników, flag i rejestrów w celu wyzwalania zdarzeń (transmisja danych, wysyłanie wiadomości SMS i e-mail, ustawianie wyjść i rejestrów wewnętrznych, etc.)
  • Wysyłanie wiadomości SMS wyzwalanych zdarzeniami lub według harmonogramu
  • Zdalna konfiguracja i programowanie przez sieć (OTA)
  • Dynamiczne wstawianie wartości zmiennych w polach wiadomości SMS/e-mail
  • Konfigurowane progi alarmowe, histereza, przedział nieczułości i stała filtracji dla wejść analogowych
  • Transmisja danych z urządzeń zewnętrznych podłączonych do portu RS-232/485
  • Napięcie zasilające 5 V dla urządzeń podłączonych do portu RS-232 (np. panel operatorski, odbiornik GPS)
  • Transmisja zdarzeniowa w wyniku zmiany stanu wejścia binarnego lub wewnętrznej flagi, przekroczenia zadanego progu wartości analogowej lub spełnienia warunku logicznego
  • Rejestracja danych na karcie SD z rozdzielczością 0,1 s
  • Możliwość mapowania zasobów urządzeń zewnętrznych w celu wyzwalania zdarzeń
  • Zabezpieczenia przed nieuprawnionym dostępem – lista autoryzowanych adresów IP i numerów telefonu, opcjonalne hasło, funkcje blokady odczytu konfiguracji
  • Montaż na szynie DIN
  • Zasilanie 12/24 VDC (24 VDC w przypadku korzystania z akumulatora rezerwowego)
  • Kontrola napięcia i ładowania zew. akumulatora SLA
  • Wbudowana autodiagnostyka
  • Rozłączalne listwy zaciskowe
