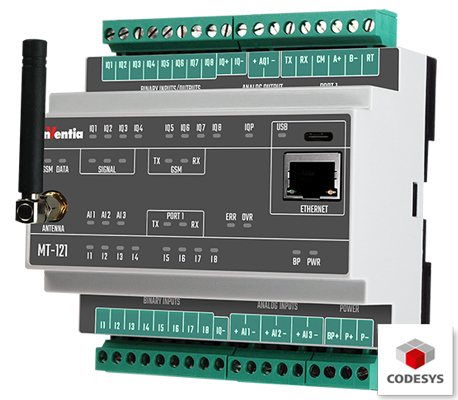

MT-121 – sterownik telemetryczny programowany w środowisku CODESYS®
- Wbudowany modem GSM 2G/4G
- Technologia Dual-SIM (tryb pasywny) – dostęp do 2 niezależnych sieci GSM zapewnia redundancję infrastruktury transmisyjnej
- 8 wejść binarnych (izolacja galwaniczna)
- 8 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia, izolacja galwaniczna)
- 3 wejścia analogowe 4–20 mA (izolacja galwaniczna)
- 1 wyjście analogowe 4–20 mA (izolacja galwaniczna)
- Port Ethernet 10Base-T/100Base-TX
- Port szeregowy RS-232/485 dla urządzeń zewnętrznych (izolacja galwaniczna)
- Diagnostyczne diody LED
- Redundantne wejścia zasilające
- Zegar czasu rzeczywistego (RTC)
- Programowalny sterownik PLC, bezpłatne środowisko programistyczne CODESYS®
- Rejestrator danych o rozdzielczości 0,1 s
- Standardowe protokoły komunikacyjne (Modbus RTU, Modbus TCP, przezroczystość)
- Programowa obsługa portu szeregowego FlexSerial
- Zdalna konfiguracja, programowanie, diagnostyka i aktualizacja firmware (OTA)
- Konstrukcja przemysłowa, montaż na szynie DIN, zaciski śrubowe
- 3-letnia gwarancja
Sterownik telemetryczny MT-121 przeznaczony jest to realizacji różnych zadań automatyki przemysłowej, procesowej i budynkowej. Posiada środowisko wykonawcze CODESYS, dzięki czemu rozwiązanie łączy w sobie zaawansowane funkcje techniczne i łatwą obsługę. Dodatkowo urządzenie posiada wbudowany rejestrator danych, konwerter protokołów transmisji i bezprzewodowy interfejs komunikacyjny umożliwiający transmisję danych w sieci 2G/4G. Technologia Dual-SIM zapewnia niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci 2G/4G.
Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym MT-121 stanowi optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności. Sterownik może być zasilany z dwóch redundantnych, o szerokim zakresie źródeł napięcia stałego (11–30 V). Wyjście analogowe pozwala na sterowanie w płynny sposób zewnętrznym urządzeniem. Dostępny port Ethernet pozwala na podłączenie rozległej sieci peryferyjnych urządzeń obsługujących Modbus TCP.
- CODESYS RUNTIME SYSTEM (RTS) z dostępnymi zasobami pamięci 256 kB FLASH, 64 kB RAM
- Tworzenie programu użytkownika przy użyciu bezpłatnego CODESYS Development System zgodnie z IEC 61131-3, z możliwością debugowania
- Integralny, wielozakresowy modem komunikacyjny 2G/4G
- 8 wejść binarnych
- 8 wejść/wyjść binarnych
- 3 wejścia analogowe 4–20 mA (izolacja galwaniczna)
- 1 wyjście 4–20 mA (izolacja galwaniczna)
- Port Ethernet
- 1 port RS-485/RS-232 do dołączania urządzeń zewnętrznych (monitorowanie, diagnostyka)
- 4 wejścia licznikowe (zamiennie z binarnymi)
- 2 wejścia zasilające
- Wewnętrzna pamięć nieulotna na dane konfiguracyjne z możliwością zdalnej aktualizacji
- Rejestrator pracy urządzenia w pamięci Flash (8 MB)
- Dual-SIM
- Zegar czasu rzeczywistego RTC
- Sygnalizacja pracy LED
- Port USB-C do konfiguracji
- Tryby komunikacji:
- 2G/4G – transmisja pakietowa, zależnie od zamontowanego modemu
- SMS
- Ethernet
- Dostęp do zasobów wewnętrznych modułu standardowym protokołem MODBUS
- Możliwość transmisji danych do/z urządzeń podłączonych do portu komunikacyjnego
- Inteligentny routing pakietów i praca Multimaster w trybie MODBUS
- Rozsyłanie pakietów w trybie przezroczystym
- Możliwość wykorzystania 4 wejść binarnych jako wejścia licznikowe
- Możliwość samodzielnego zgłaszania zdarzeń alarmowych (unsolicited messages) w wyniku zmiany stanu na wejściu dwustanowym, przekroczenia zadanego progu wartości analogowej lub też spełnienia funkcji logicznej
- Zabezpieczenie przed nieuprawnionym dostępem w postaci listy uprawnionych numerów telefonów i IP, opcjonalnie hasło do konfiguracji
- Możliwość wysyłania SMS w wyniku zaistnienia sytuacji alarmowej, od flagi lub według harmonogramu
- Dynamiczne wstawianie wartości zmiennych w tekst wiadomości SMS
- Programowalne poziomy alarmowe, histereza i stała filtracji dla wejść analogowych
- Rejestrator z rozdzielczością 0,1 sek.
- Możliwość zdalnej zmiany parametrów konfiguracyjnych i programu wewnętrznego modułu
- Przyjazne narzędzia konfiguracyjne
- Łatwa integracja z oprogramowaniem centrum serwisowego
- Diody LED (status modułu, aktywność komunikacji GSM, poziom sygnału GSM, aktywność DATA, aktywność komunikacji szeregowej, stan we/wy binarnych, przekroczenie progu wejścia analogowego, aktywność portu USB, aktywność portu Ethernet, aktywność wejścia zasilania)
- Rozłączalne listwy zaciskowe
- Zasilanie 12V DC / 24V DC
- Montaż na szynie DIN
