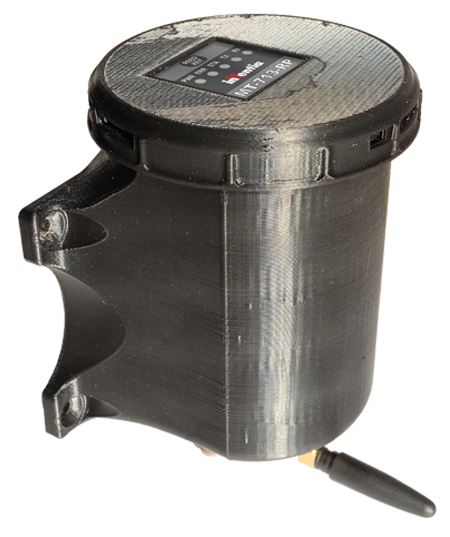

MT-713-RP – bateryjny, energooszczędny moduł rejestrujący
- Wbudowane wsparcie do realizacji przedusterkowej
- Transmisja pakietowa 2G/NB-IoT/LTE Cat. M1
- Lokalna diagnostyka z wykorzystaniem komunikacji Bluetooth Low Energy
- Lokalna transmisja danych LoRa®
- 5 wejść dwustanowych/licznikowych z możliwością podłączenia zestyków beznapięciowych (np. wyjść impulsowych przepływomierzy)
- 3 wejścia analogowe 0-5 V DC z konfigurowanymi progami alarmowymi i histerezą, możliwość konwersji do dwóch sygnałów wejściowych 4-20 mA na 0-5 V DC
- 2 wyjścia sterujące
- Czujnik otwarcia obudowy
- Kluczowane źródło napięcia 0-5 V DC dla zewnętrznych przetworników analogowych
- Standardowe źródło napięcia 15/24 V DC dla zewnętrznych przetworników
- Wewnętrzny pomiar temperatury
- Inteligentny rejestrator danych (8 MB pamięci Flash, 30 tys. rekordów, min. okres zapisu 1 s)
- Konfigurowane harmonogramy i zdarzenia inicjujące pomiary i transmisję danych
- Zegar czasu rzeczywistego RTC
- Zasilanie bateryjne instalowane w osobnej obudowie (baterie alkaliczne)
- uProg – skrypt rozszerzający funkcjonalność modułu
- Wbudowane algorytmy: regulacja zaworu PRV, obsługa sondy Geonor M-600, zmienne alarmy godzinowe
- Inteligentne zarządzanie energią
- Port micro-USB do lokalnej konfiguracji
- Opcjonalny interfejs BLE

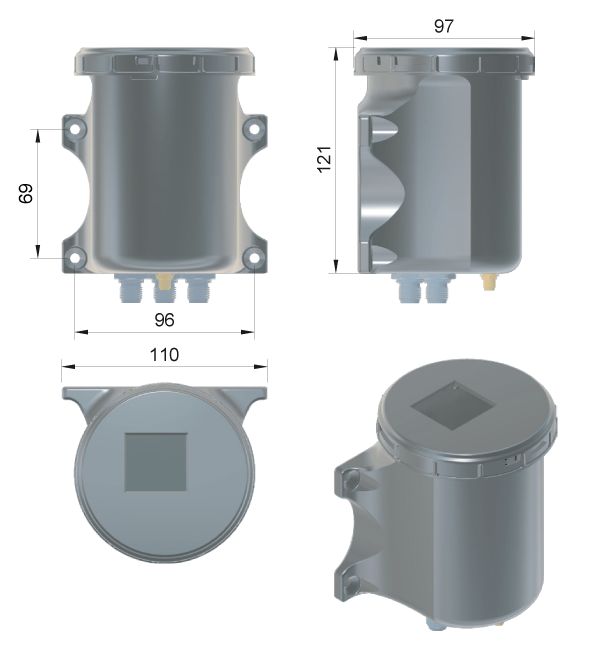

- Wodoszczelna obudowa z elektroniką zabezpieczoną przed wpływem wilgoci (IP 68)
- Gniazdo antenowe typu SMA
- Temperatura pracy: -20° do +55°C
- Przyjazne oprogramowanie konfiguracyjne i komunikacyjne
- Oprogramowanie do zdalnego zarządzania poprzez transmisję pakietową i BLE
- Zdalna aktualizacja oprogramowania firmware
Moduł telemetryczny MT-713-RP jest członkiem rodziny modułów, które wraz z systemem akwizycji danych Data-Portal, wspierają rozwiązania przedusterkowe obiektów infrastruktury środowiskowej ze szczególnym uwzględnieniem segmentu wodociągów i kanalizacji wraz z hierarchicznym systemem kontrolno-pomiarowym.
MT-713-RP to bateryjny moduł pomiarowy, rejestrujący i transmisyjny. Podobnie jak inne moduły z rodziny MT charakteryzuje się nowatorskimi rozwiązaniami, łatwością samodzielnego konfigurowania i integrowania z systemami gromadzenia i przetwarzania danych. Wbudowany moduł BLE pozwala na lokalną, bezprzewodową konfigurację i diagnostykę urządzenia. Możliwości inicjowanego przez moduł przekazu danych (tzw. transmisja spontaniczna lub zdarzeniowa) pozwalają zminimalizować koszty transmisji i zużycie energii, przyczyniając się do zwiększenia czasu pracy na bateriach. Prosta, zwarta, wodoszczelna konstrukcja, z elektroniką zabezpieczoną przed wpływem wilgoci, umożliwia bezpośrednią instalację modułu w trudnych warunkach środowiskowych, w miejscach pozbawionych zasilania zewnętrznego (np. w komorach pomiarowych sieci wodociągowej). Moduł możemy zasilać z zewnętrznego pakietu bateryjnego. Poziom napięcia baterii jest stale monitorowany i przekazywany wraz z danymi pomiarowymi.
Moduł MT-713-RP wyposażony jest w 5 wejść dwustanowych/licznikowych (przystosowanych do współpracy ze stykiem beznapięciowym, np. impulsatora wodomierza) oraz 3 wejścia analogowe umożliwiające pomiar takich parametrów jak ciśnienie, temperatura, poziom itd. Niezwykle niskie zużycie energii uzyskano m.in. dzięki zastosowaniu technologii transmisji danych NB-IoT, LTE Cat. M1, dzięki kluczowaniu źródła zasilającego wejścia analogowe i urządzenia zewnętrzne tylko na czas pomiaru oraz dzięki zaawansowanym trybom pracy wbudowanego modemu komunikacyjnego. Dane pomiarowe mogą być rejestrowane z precyzyjnym stemplem czasowym w nieulotnej pamięci Flash, zgodnie z harmonogramem czasowym lub zdarzeniowo. Poza funkcjami pomiarowymi moduł może także zgłaszać stany alarmowe, jak np.: otwarcie obudowy, nieautoryzowane otwarcie komory, długookresowy brak przepływu, przekroczenie zadanego poziomu, czy przekroczenie zadanej temperatury.
