Stacje regazyfikacji LNG – zarówno stacjonarne, jak i mobilne – to obiekty wymagające nadzoru, stabilnej komunikacji oraz szybkiej reakcji na wszelkie odchylenia procesowe. Firma LNG–Silesia z siedzibą w Katowicach, realizująca projekty w tym sektorze, od lat poszukiwała rozwiązań, które pozwoliłyby relatywnie niskim nakładem finansowym zwiększyć bezpieczeństwo, poprawić efektywność i obniżyć koszty eksploatacji stacji. W tym celu wykorzystano architekturę telemetryczną INVENTIA, której elementem integrującym jest moduł telemetryczny MT-121. Pracuje on w prywatnym, zamkniętym APN telemetria.pl i został zintegrowany z platformą wizualizacyjną DataPortal z użyciem telemetrycznych kart SIM w standardzie M2M. W praktyce rozwiązanie okazało się nie tylko alternatywą dla klasycznych sterowników PLC, ale także standardem pozwalającym na szybsze uruchomienia i wygodniejsze zarządzanie instalacjami LNG.

Dowiedz się:

• MT-121 jako centrum koncentrator telemetrii – sterowanie i komunikacja w jednym urządzeniu

• Lokalna logika sterowania oparta na CODESYS^®

• Bezpieczna komunikacja dzięki zamkniętemu APN telemetria.pl

• Zdalne zarządzanie – szybka reakcja i niższe koszty serwisu

• Spełnienie wymagań Dyrektywy 2012/27/UE – monitoring zużycia bez dodatkowych rejestratorów

• DataPortal – wizualizacja, analiza, szybka diagnostyka

• Korzyści biznesowe – więcej niż tylko telemetria

W realizacjach LNG-Silesia moduł MT-121 pełni podwójną rolę: rejestratora danych procesowych oraz lokalnego sterownika odpowiedzialnego za logikę działania stacji. Urządzenie zostało oparte na środowisku CODESYS^®, co jest szczególnie istotne w aplikacjach wymagających stabilności i standaryzacji. CODESYS^® jest jednym z najbardziej rozpoznawalnych ekosystemów w automatyce przemysłowej, dzięki czemu integratorzy mogą tworzyć logikę sterowania w oparciu o znane narzędzia, a cały system zyskuje przejrzystość i możliwość dalszej rozbudowy.

System oparty na MT-121 rejestruje i analizuje istotne parametry procesu regazyfikacji LNG, wykorzystując sygnały z urządzeń renomowanych producentów. Poziom i ciśnienie w zbiorniku LNG monitorowane są głównie przez poprzez przetwornik/poziomowskazy SAMSON MEDIA 6, SAMSON MEDIA 7 oraz Rosemount 3051, co zapewnia wysoką dokładność pomiarów pośrednich pomiarów poziomu LNG w zbiorniku.

Temperatury medium za parownicami atmosferycznymi, jak i temperatury za układem podgrzewu gazu, odczytywane są z czujników takich producentów jak: WIKA IS-3, Aplisens PC-28, Yokogawa EJA530E, Rosemount 3051 czy Aplisens CT-GN1, dzięki czemu system zachowuje pełną kompatybilność z powszechnie stosowanymi standardami przemysłowymi.

Ciśnienie przed redukcją gazu jest monitorowane na bazie tych samych rodzin przetworników (WIKA, Aplisens, Yokogawa, Rosemount), co ułatwia standaryzację i utrzymanie ruchu.

Odczyt parametrów z przeliczników gazu, takich jak temperatura, przepływ oraz ciśnienie za układem redukcji, realizowany jest przez Modbus TCP/IP, przy pełnej współpracy z urządzeniami PLUM MacBAT IV, PLUM MacBAT V oraz COMMON CMK-03. Pozwala to na precyzyjną rejestrację zużycia gazu oraz raportowanie zgodne z wymogami branżowymi.

Dane z urządzeń pracujących w strefie EX trafiają do systemu za pośrednictwem barier iskrobezpiecznych. Komunikacja z aparaturą procesową odbywa się poprzez bramki Modbusowe, co zapewnia integrację szerokiego spektrum urządzeń terenowych.

Lokalna logika sterowania oparta na CODESYS^®

MT-121 realizuje także lokalną logikę sterowania, przygotowaną w środowisku CODESYS^®, obejmującą najważniejsze funkcje eksploatacyjne infrastruktury LNG. Jedną z nich jest automatyczne przełączanie parownic atmosferycznych, wykonywane poprzez sterowanie głowicami pneumatycznymi TruTorq, współpracujące z elektrozaworami do strefy ATEX firmy Bürkert , co zapewnia niezawodne i bezobsługowe przełączanie modułów parowania.

Urządzenie nadzoruje również proces utrzymania dodatniej temperatury gazu na wyjściu z instalacji (układ produkcji własnej), dbając o zachowanie wymaganych parametrów w każdych warunkach atmosferycznych.

MT-121 obsługuje ponadto system ESD, umożliwiający szybkie i bezpieczne odcięcie instalacji w przypadku zdarzeń niepożądanych oraz współpracuje z systemem detekcji węglowodorów GAZEX, odpowiedzialnym za ciągły monitoring szczelności i zagrożeń gazowych w strefie instalacji.

Zastosowanie CODESYS^® daje integratorom znaczną swobodę w tworzeniu algorytmów sterowania. Nawet średnio zaawansowany użytkownik może wprowadzać poprawki, aktualizować logikę lub rozszerzać ją o kolejne funkcje. Dzięki temu projekt jest elastyczny i nie wymaga rozbudowanego zaplecza programistycznego, a co ważne jest to darmowe środowisko łatwo dostępne do pobrania.

Telemetria w sektorze gazowniczym stawia wysokie wymagania dotyczące bezpieczeństwa transmisji. Z tego powodu wszystkie urządzenia MT-121 pracują w zamkniętej infrastrukturze APN telemetria.pl, która skutecznie izoluje komunikację od publicznej sieci internetowej.

Takie rozwiązanie zapewnia:

• pełną kontrolę nad ruchem sieciowym,

• wysoką niezawodność transmisji,

• brak konieczności stosowania VPN po stronie klienta,

• stabilny dostęp nawet w lokalizacjach o słabym zasięgu.

Dla mobilnych stacji LNG, często pracujących w zmiennych warunkach terenowych, to element utrzymujący ciągłość monitoringu.

W wielu obiektach, szczególnie mobilnych stacjach LNG, fizyczny dostęp do urządzeń bywa ograniczony. MT-121 eliminuje ten problem. Dzięki możliwości zdalnej zmiany konfiguracji, aktualizacji parametrów, wykonania restartu czy wysłania poleceń SMS z autoryzowanego numeru, serwisant może błyskawicznie reagować na odchylenia lub awarie.

W praktyce oznacza to mniej kosztownych wyjazdów serwisowych i znacznie krótszy czas reakcji.

Dyrektywa dotycząca efektywności energetycznej nakłada na przedsiębiorstwa obowiązek monitorowania zużycia gazu i raportowania danych. W instalacjach LNG-Silesia funkcję tę realizuje system telemetryczny INVENTIA, który rejestruje strumień gazu bez konieczności stosowania zewnętrznych rejestratorów.

Dane trafiają do platformy DataPortal, gdzie mogą być automatycznie analizowane, raportowane oraz udostępniane odpowiednim działom. W efekcie firma nie tylko spełnia wymagania formalne, ale również zyskuje stały wgląd w efektywność energetyczną instalacji.

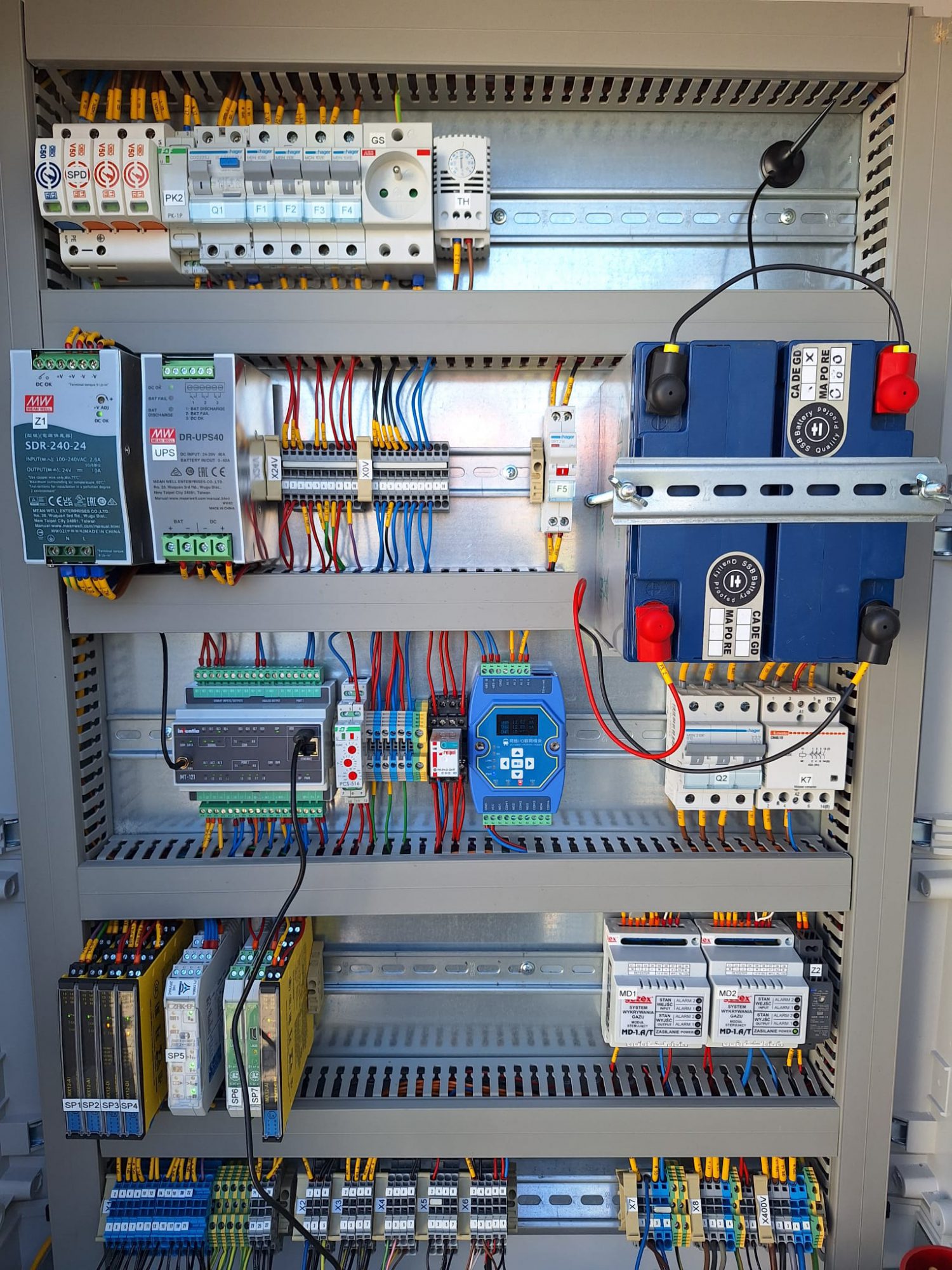

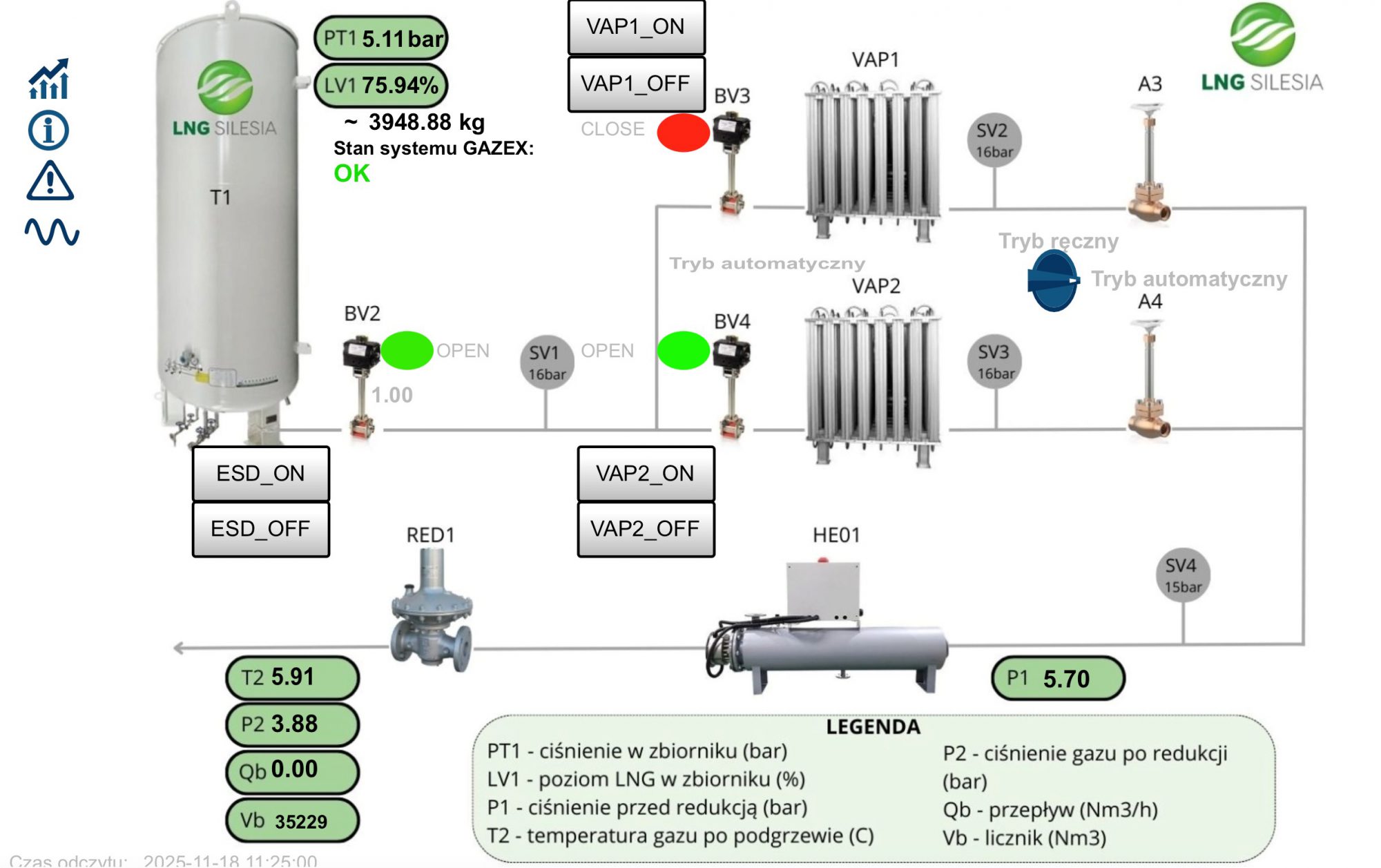

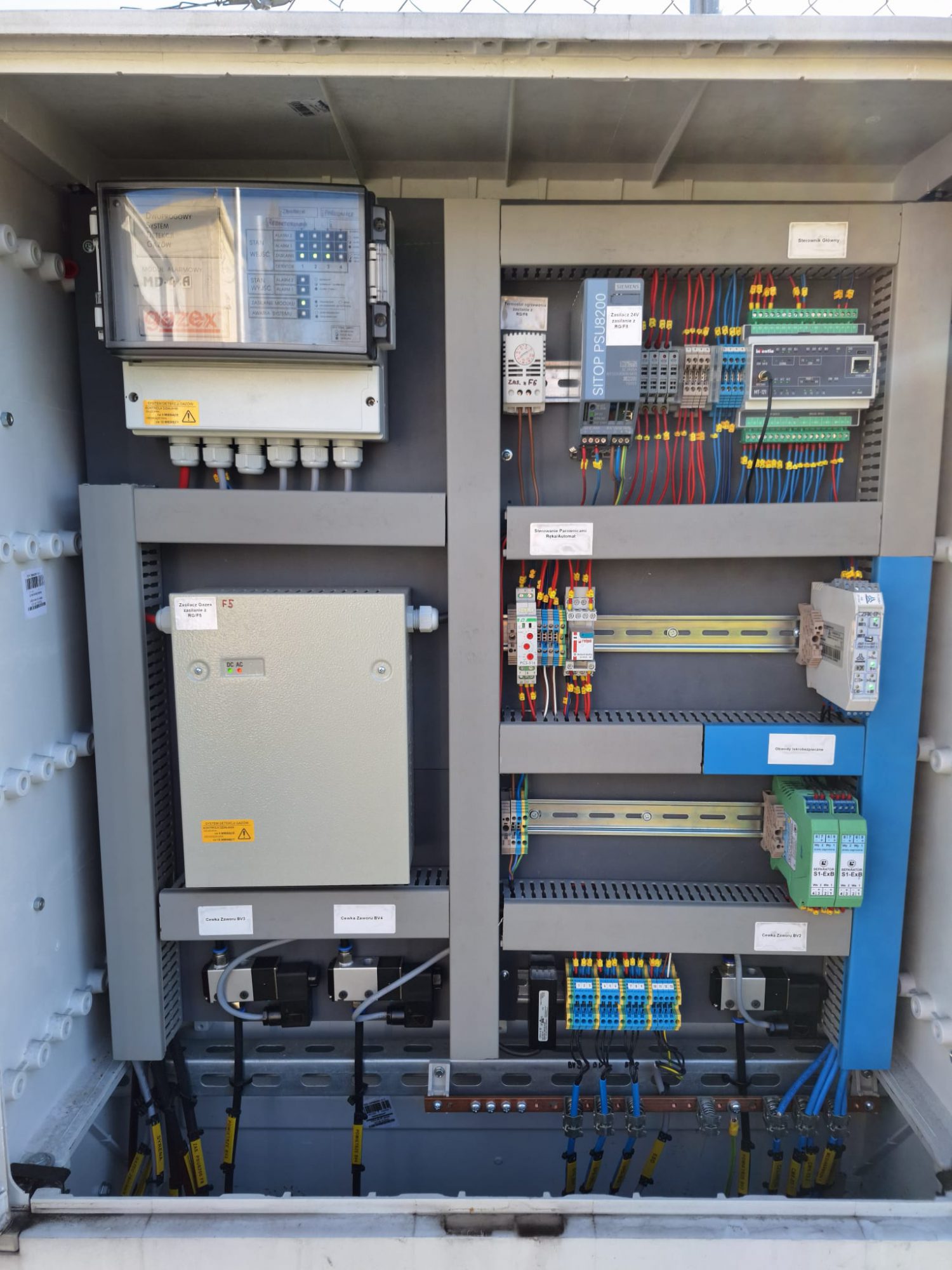

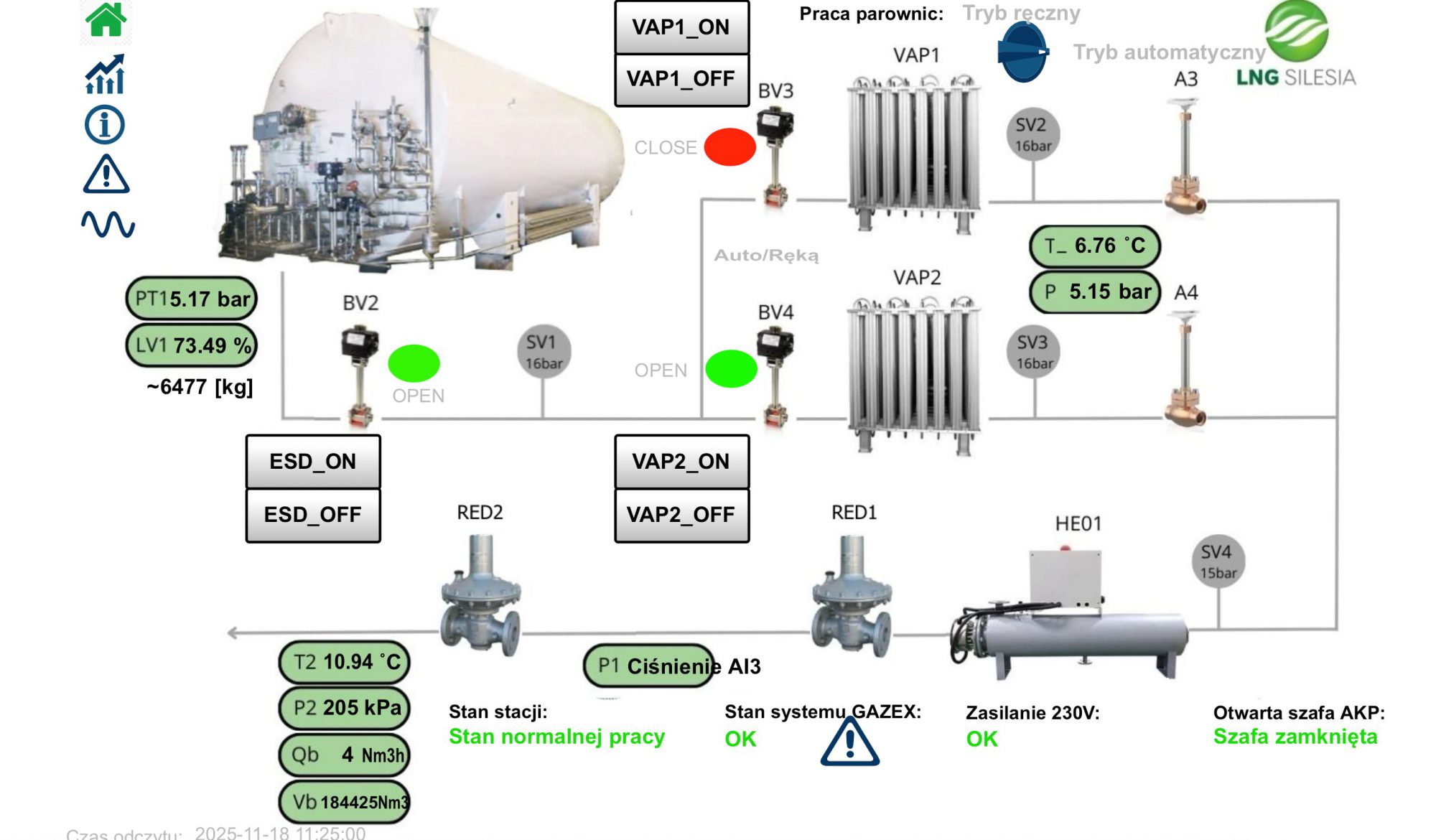

Dla operatorów i inżynierów wyjątkowo istotna jest przejrzystość danych. Platforma DataPortal.online pozwala tworzyć czytelne wizualizacje pracy stacji, wykresy historyczne, prezentować bilanse, a także konfigurować ekrany zawierające parametry kluczowe dla bezpieczeństwa.

Dzięki temu:

• operator widzi bieżący status urządzeń,

• serwisant szybciej diagnozuje źródło problemu,

• kadra zarządzająca może obserwować trendy, bilanse i efektywność energetyczną.

Środowisko gwarantuje również łatwe udostępnianie danych pomiędzy działami lub klientami końcowymi.

Wdrożenie architektury INVENTIA przyniosło LNG-Silesia szereg wymiernych korzyści:

• niższe koszty inwestycyjne, ponieważ MT-121 łączy funkcje PLC i rejestratora,

• wyższe bezpieczeństwo, niezawodna, bezpieczna transmisja danych oraz funkcje alarmowe, które natychmiast powiadamiają o zagrożeniach na obiekcie

• łatwiejszy serwis, dzięki zdalnej obsłudze,

• lepsza kontrola nad zużyciem gazu, dzięki integracji z DataPortal,

• skalowalność i standaryzacja, wynikające z oparcia systemu na CODESYS^®,

• pełna historia procesowa, umożliwiająca analizę trendów i optymalizację pracy instalacji.

Moduł MT-121, w połączeniu z APN telemetria.pl i platformą DataPortal, jest dla LNG-Silesia istotnym elementem systemów monitoringu stacji regazyfikacji LNG. Rozwiązanie łączy bezpieczeństwo, elastyczność i łatwość budowania logiki sterowania, a jednocześnie zapewnia operatorom stały dostęp do danych i możliwość szybkiej reakcji.

W sektorze gazowniczym, gdzie liczy się niezawodność, przewidywalność i zgodność z wymaganiami, architektura INVENTII udowodniła swoją konkurencyjność względem sterownikami PLC, oferując przy tym nie tylko ogromne możliwości, ale przede stabilność i oszczędności.
