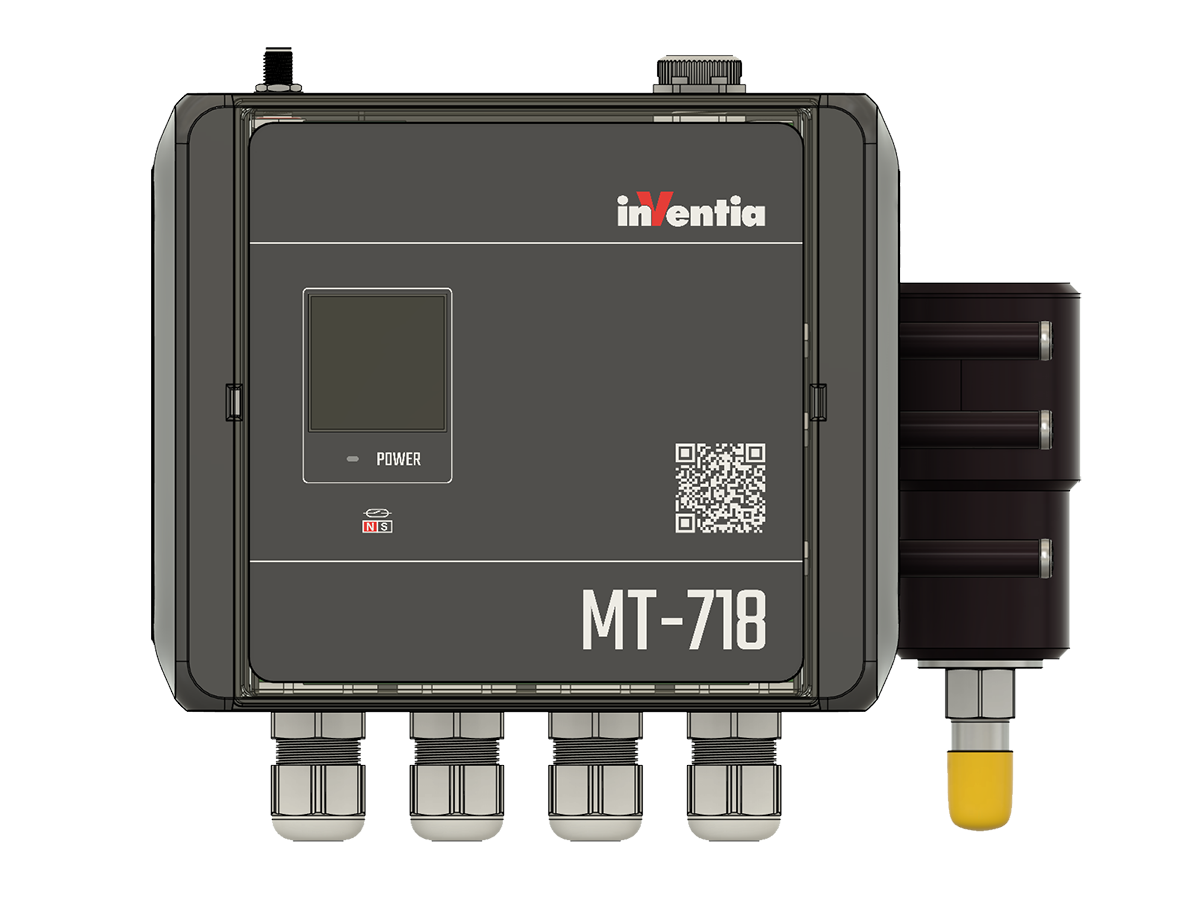

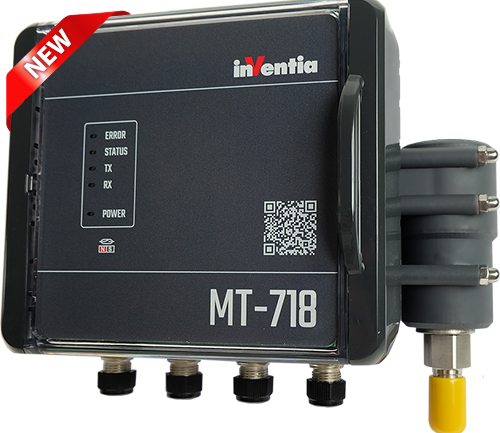

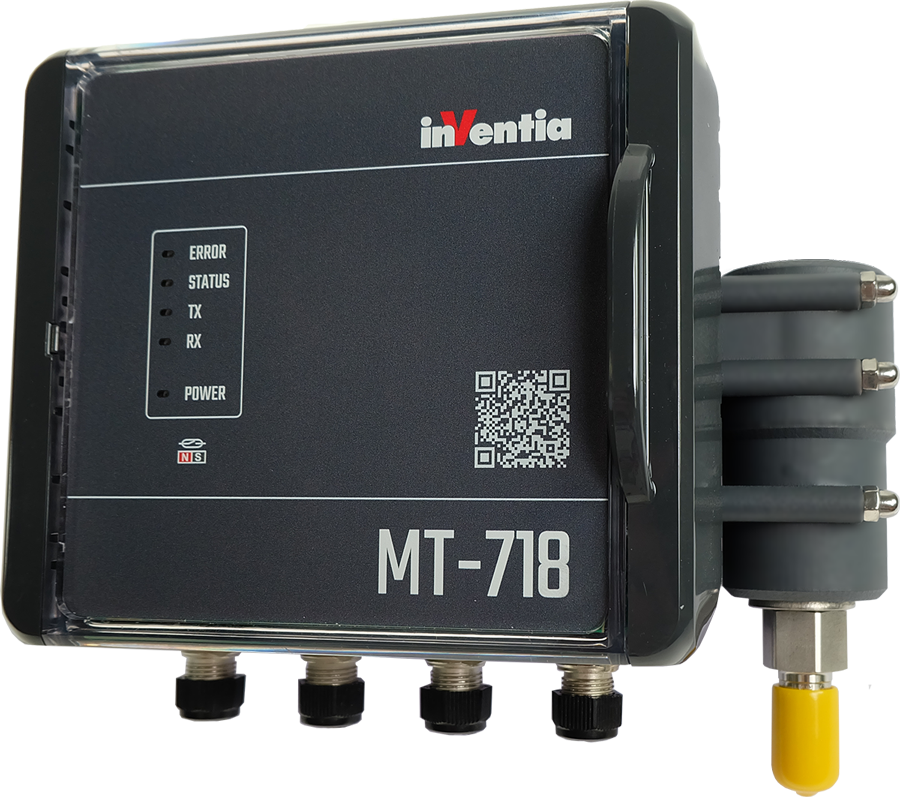

MT-718 PS – Энергосберегающий модуль записи
с батарейным питанием и классом IP68
MT-718 PS — это компактный телеметрический модуль с батарейным питанием, предназначенный для мониторинга, регистрации и передачи данных в водопроводных, промышленных и экологических системах. Благодаря поддержке пакетной передачи данных через 2G/4G (Cat 1 или NB-IoT/LTE Cat M1 — в зависимости от версии), устройство обеспечивает надёжную связь даже в местах без электропитания и доступа к коммуникационной инфраструктуре.
Встроенный регистратор данных ёмкостью до 65 000 записей позволяет точно собирать измерения с интервалом до 1 секунды. Низкое энергопотребление, расширенные спящие режимы и возможность питания от сменных батарей (щелочных или литиевых) обеспечивают многолетнюю автономную работу.
Устройство оснащено 5 бинарными/счётными входами, 2 аналоговыми входами 0–5 В DC (с возможностью подключения датчиков с выходом 4–20 мА), встроенным датчиком давления, датчиками температуры и влажности, а также интерфейсом RS-485 с поддержкой протокола Modbus RTU. Дополнительный OLED-дисплей и поддержка удалённой настройки и обновления прошивки по воздуху (OTA) повышают функциональность и удобство эксплуатации. Прочный герметичный корпус с классом защиты IP68 позволяет устанавливать модуль в условиях высокой влажности и временного затопления — до 2 метров глубиной в течение 24 часов.
Основные функции и преимущества
- Передача данных по 2G/4G Cat 1 или NB-IoT/LTE Cat M1 (в зависимости от версии модема).
- 5 бинарных/счётных входов — для подключения датчиков и импульсных расходомеров.
- 2 аналоговых входа 0–5 В DC с поддержкой подключения 4–20 мА — для измерения уровня, давления, температуры.
- Встроенный датчик давления 0–10 бар — быстрое подключение через гибкий разъём.
- 2 цифровых выхода — для управления внешними устройствами.
- Регистратор данных (до 65 000 записей, с интервалом до 1 с).
- Питание от батарей с контролем заряда — надёжная длительная автономная работа.
- Встроенные датчики температуры и влажности. Датчик вскрытия корпуса — защита от несанкционированного доступа.
- Интерфейс RS-485 с поддержкой Modbus RTU — интеграция с системами SCADA.
- Дополнительный OLED-дисплей — локальный просмотр измерений и состояния.
- Удалённая настройка и обновление прошивки по OTA.
- Герметичный корпус IP68 — устойчивость к воздействию агрессивных сред и временного затопления.
Применение модуля MT-718 PS
- Мониторинг водопроводной сети — регистрация расхода, давления и уровня воды; возможность установки в измерительных камерах без подключения к электросети.
- Системы автоматизации и IoT — интеграция с устройствами по RS-485, поддержка протокола Modbus RTU, возможность локального управления и программирования на базе uProg.
- Экологический мониторинг — измерение параметров окружающей среды (температура, влажность), работа с внешними датчиками и преобразователями.
- Дистанционная диагностика и управление — доступ к данным и настройкам через мобильные сети, поддержка событийной и графической коммуникации.
- Системы безопасности и сигнализации — обнаружение вскрытия корпуса, отсутствие потока, превышение допустимых значений — формирование отчётов о событиях и аварийных уведомлений.
- Передача пакетов 2G/4G Cat 1 или 2G/NB-IoT/LTE Cat. M1 в зависимости от установленного модема
- 5 бинарных/счетных входов с возможностью подключения беспотенциальных контактов (например, импульсных выходов расходомеров)
- 3 аналоговых входа 0-5 В постоянного тока с настраиваемыми порогами тревоги и гистерезисом, возможность преобразования до двух входных сигналов 4-20 мА в 0-5 В постоянного тока
- 2 выхода управления
- Источник напряжения 0-5 В постоянного тока с ключом для внешних аналоговых передатчиков
- Стандартный источник постоянного напряжения 15/24 В для внешних датчиков
- Детектор открытия корпуса
- Цифровой датчик влажности внутри корпуса — по заказу
- Цифровой датчик влажности внутри корпуса по заказу
- Встроенный датчик температуры
- Цифровой датчик влажности внутри корпуса
- Интеллектуальный регистратор данных (8/16* МБ флэш-памяти, 30/65* тысяч записей, минимальный интервал записи 1 с)
- Настраиваемые расписания и события для инициирования измерений и передачи данных
- Часы реального времени RTC
- Внутренний источник питания (щелочные или литиевые батареи), заменяемый
- Дополнительный внешний вход питания 3-8 В DC
- Дополнительный внешний источник питания (MT-CPV)
- uProg — скрипт для расширения функциональности модуля
- Встроенные алгоритмы: управление клапаном PRV, работа зонда Geonor M-600, изменяемые почасовые сигналы тревоги
- Интеллектуальное управление энергией
- Датчик расхода заряда аккумуляторного блока
- Дополнительный встроенный OLED-дисплей
- Порт USB-C для локальной настройки
- Интерфейс RS-485 с поддержкой протокола Modbus RTU
- Дополнительный интерфейс BLE
- Влагозащищенный корпус (IP 68: погружение на 2 м в течение 24 ч)
- Поддержка связи с внешним GPS-приемником (выделенный выход питания 5 В постоянного тока, поддерживаются приемники с интерфейсами CMOS TTL и RS-485 и протоколом NMEA)
- Корпуса поставляются с сальниками и разъемами M12
- Тип гнезда внешней антенны SMA
- Удобное программное обеспечение для конфигурирования и связи
- Программное обеспечение для удаленного управления с помощью пакетной передачи данных и BLE
- Встроенная карта MIM (опция) — доступ к 2 независимым сетям GSM обеспечивает резервирование инфраструктуры передачи данных
- Удаленное обновление программного обеспечения
* опция
