En 2023, en el municipio de Oleśnica (distrito de Sztaszów) se implementó un moderno sistema telemétrico cuyo objetivo es monitorizar las pérdidas de agua en la red de abastecimiento. El proyecto se llevó a cabo en colaboración con la empresa BMsonic de Łomianki y se basa en registradores con batería MT-718, tarjetas SIM asignadas a la red privada APN telemetria.pl y la plataforma DataPortal. Esta solución permite detectar rápidamente fugas ocultas y acelera considerablemente la localización de averías.

Descubra:

• De las fugas al ahorro: por qué vale la pena supervisar la red de abastecimiento de agua
• Componentes y configuración del sistema de supervisión de la red
• Conozca las características y parámetros más importantes del sistema
• Visualización de datos

Desde el momento en que se produce una fuga hasta que sale a la superficie transcurren, de media, unos 100 días. Durante ese tiempo, el agua se escapa irremediablemente de la red, lo que genera pérdidas económicas. Para evitarlo, en Oleśnica se ha aplicado la división de la red en zonas, es decir, la medición del caudal y la presión en cada una de las ramificaciones de la red de abastecimiento de agua.

Las mediciones nocturnas son especialmente importantes, ya que es cuando el consumo de agua es mínimo. La observación del aumento del caudal con la consiguiente disminución de la presión en una zona determinada permite detectar rápidamente las fugas. En tales situaciones, el equipo de servicio, equipado con correladores acústicos, puede reducir el área de búsqueda de la fuga a una zona concreta, lo que reduce considerablemente el tiempo y los costes de localización de la avería.

El resultado de la implementación del sistema es la posibilidad de detectar fugas mucho antes de que el agua aparezca en la superficie, la reducción de los costes operativos y la generación de ahorros que superan el coste de la propia implementación.

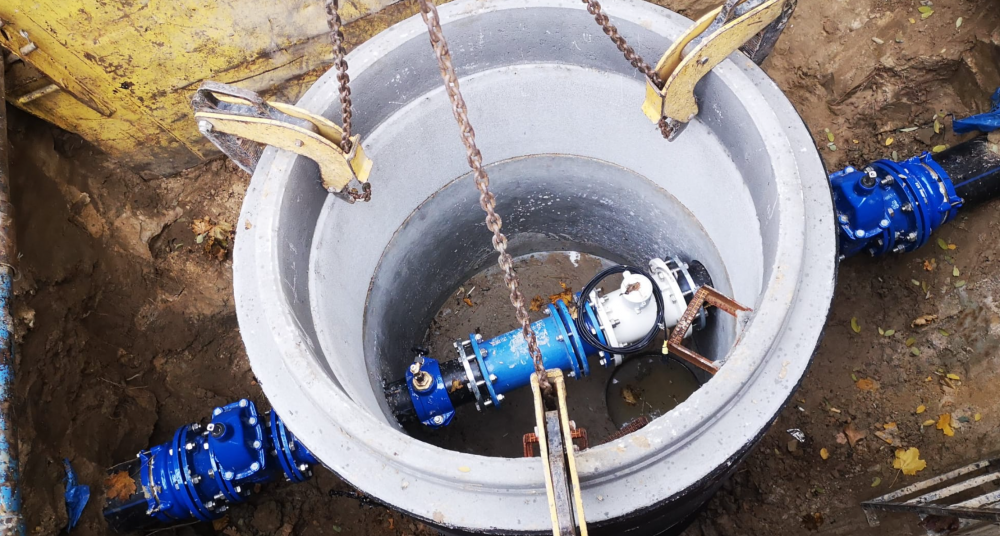

La base del sistema en el municipio de Oleśnica son los registradores con batería MT-718 con conectores M12 y grado de protección IP68. Los módulos telemétricos se comunican a través de la interfaz RS-485 (Modbus RTU) con el caudalímetro ABB AquaMaster IV y el transductor de presión Keller 33X, que además proporciona la medición de la temperatura.

El sistema también cuenta con sensores que señalan la inundación de los pozos y la apertura de las tapas. El caudalímetro lee parámetros como: señalización de tubería vacía, batería baja, flujo inverso, contadores de flujo directo, inverso y neto, así como el caudal actual.

Todos los datos se envían a la plataforma DataPortal, donde se visualizan y analizan cada hora, lo que garantiza a los operadores un control continuo de la red.

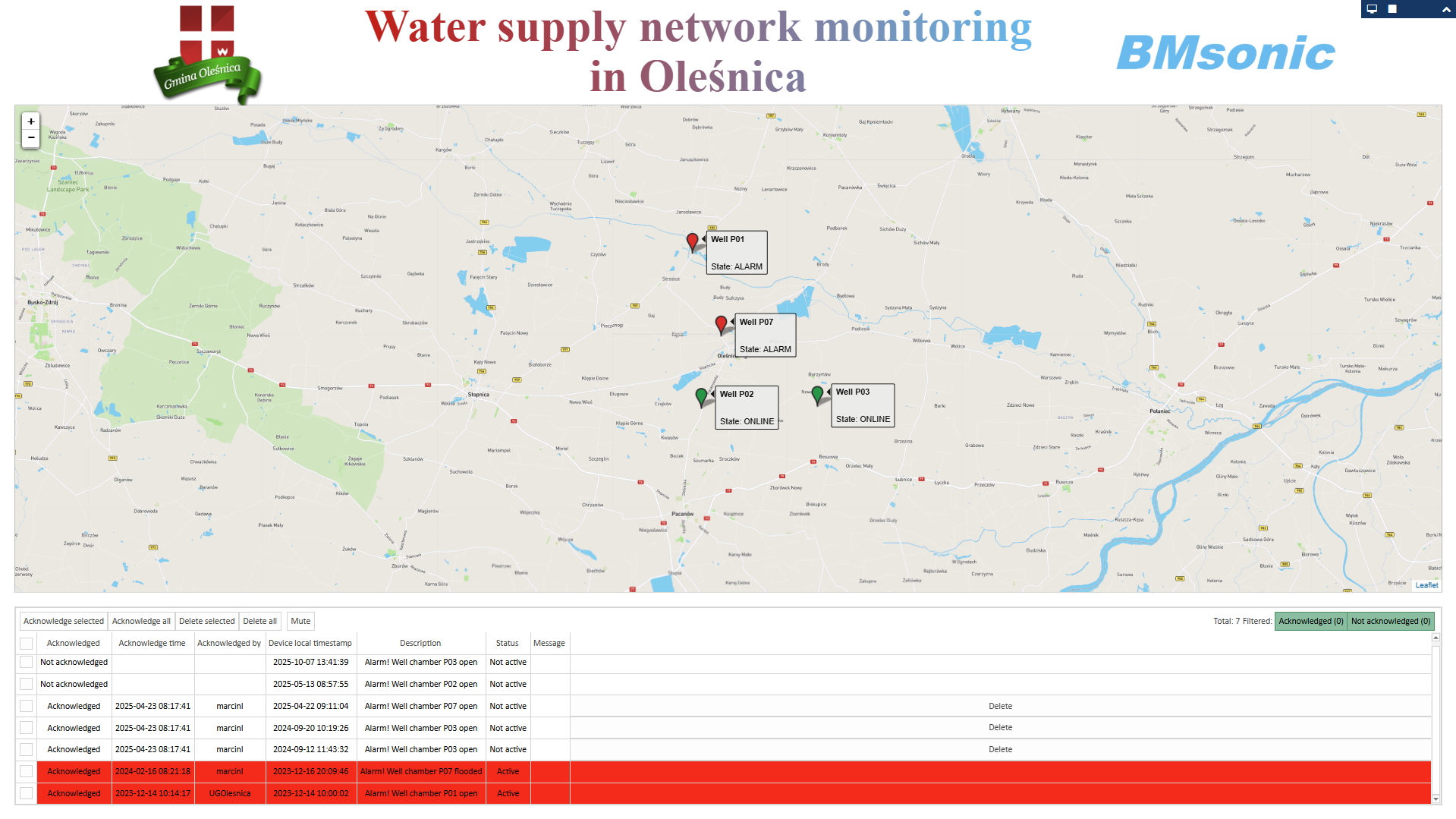

Los operadores utilizan una interfaz intuitiva en la que la pantalla de inicio muestra un mapa de la red con las ubicaciones de los objetos marcadas con marcadores animados. El marcador estándar indica el funcionamiento correcto de la instalación, mientras que el marcador de alarma indica un evento que requiere intervención. De este modo, el operador puede ver inmediatamente en qué parte de la red se ha producido el problema, sin tener que buscar en tablas e informes.

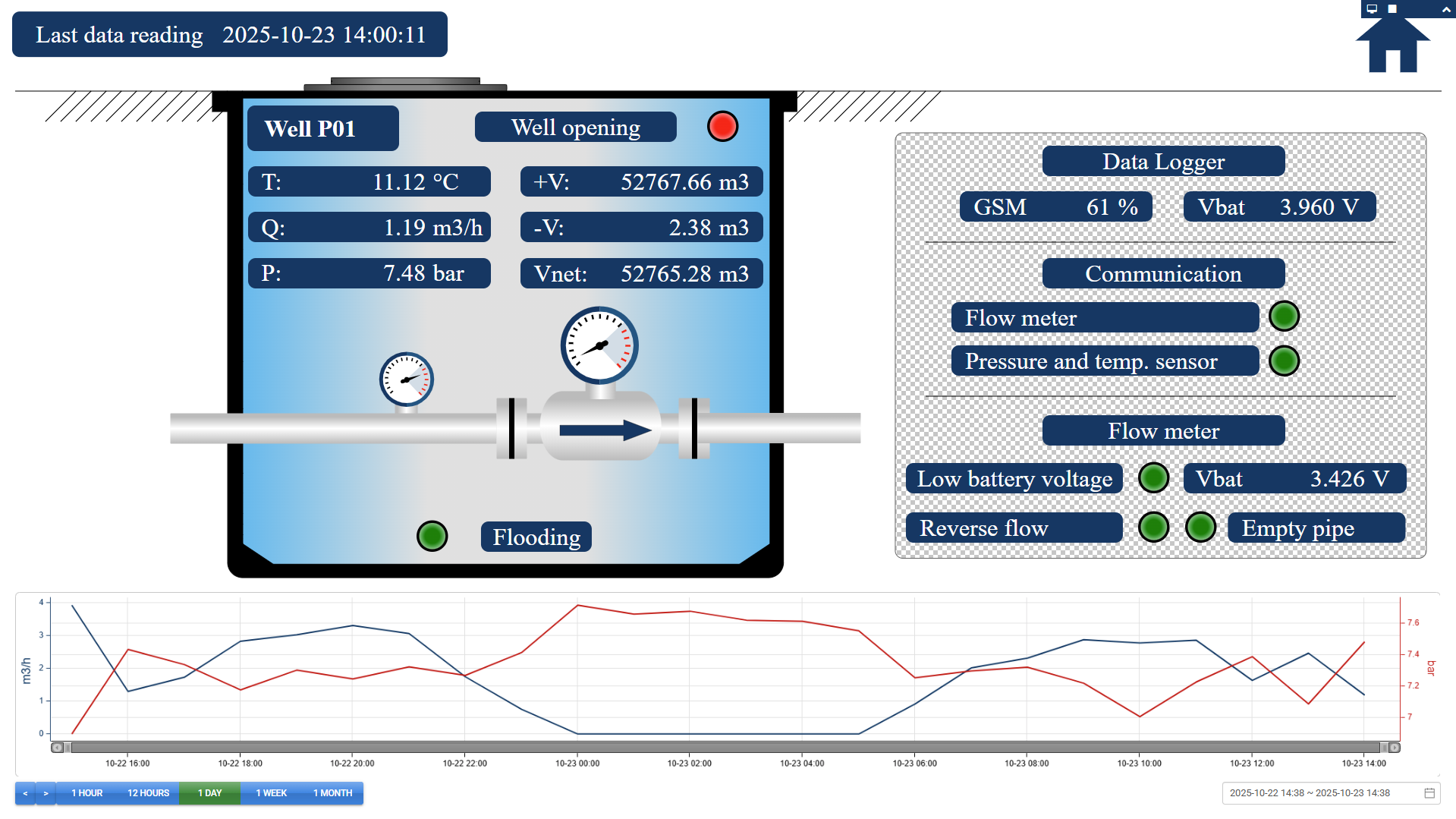

Debajo del mapa hay un resumen de alarmas que permite una rápida visión general de todos los eventos del sistema y facilita el establecimiento de prioridades de actuación. Al hacer clic en un marcador, el usuario accede a la vista detallada del objeto, donde se muestran las tendencias de flujo y presión, los estados de alarma del caudalímetro y los estados de sensores adicionales, como inundación o apertura de la tapa. Esta solución permite tanto una rápida visión general de la situación en todo el sistema como un análisis detallado de los parámetros en un punto de medición seleccionado.

La implementación del sistema en el municipio de Oleśnica, realizada en colaboración con la empresa BMsonic de Łomianki, muestra cómo la telemetría puede contribuir a una gestión eficaz de la red de abastecimiento de agua. La combinación de los registradores MT-718, las tarjetas SIM y la plataforma DataPortal permite detectar y localizar fugas más rápidamente, reducir las pérdidas de agua, optimizar el trabajo de los servicios técnicos y obtener ahorros económicos cuantificables. También cabe destacar que el sistema es totalmente eficiente desde el punto de vista energético. Gracias al uso de registradores con batería, no requiere alimentación de la red eléctrica y solo es necesario cambiar las baterías una vez cada varios años. Esto hace que la solución no solo sea eficaz, sino también muy práctica en cuanto a mantenimiento. La implementación de los módulos telemétricos MT-718 aumenta la fiabilidad de la red, mejora la concienciación de los operadores y proporciona herramientas para la gestión proactiva de la infraestructura.
