i-Pozo, una unidad terminal remota para pozos de agua dulce totalmente automatizados desarrollada por ICH-México basada en el controlador MT-151 LED de Inventia

DESCRIPCIÓN GENERAL

i-Pozo RTU es un producto orientado a operar bombas para pozos de agua dulce de forma totalmente automatizada, desarrollado por Ingeniería Computacional (ICH), Distribuidor de Inventia en México. i-Pozo fue desarrollado en consecuencia a los requerimientos de muchas empresas de Agua y Saneamiento en México que requieren una RTU sofisticada para automatizar completamente la operación local de pozos de agua dulce; con capacidades de telecontrol desde el Centro de Control SCADA, y un producto con excelente Relación Precio/Calidad para ser competitivos en el mercado mexicano.

CARACTERÍSTICAS PRINCIPALES

• Entradas
  • Presión de Descarga
  • Caudal y totalizador
  • Nivel de Acuífero
  • Detección de intrusión
  • Estado del equipo de bombeo
  • Medidor de potencia (voltaje, corriente, energía, etc.)
• Salidas
  • Inicio/Detención de bomba cuando se conecta a arrancador de motor de media tensión
  • Punto de presión o nivel fijos cuando se conecta a Variador de Frecuencia
  • Anunciación de intrusión (Sirena/Luz)
• Data Logger
  • Variables hidráulicas
  • Variables eléctricas
  • Alarmas/Eventos
• Comunicaciones
  • GPRS a Central SCADA (mediante encuestas y/o mensajes no solicitados, envío al logger)
  • Wi-Fi para Sistema de Intrusión

INTEGRACIÓN

i-Pozo es una integración de los siguientes equipos hardware:

• Módulo MT-151 LED de Inventia.
• Medidor de potencia, conectado vía protocolo Modbus
• Variador de Frecuencia vía protocolo Modbus
• Medidor de caudal vía protocolo Modbus o HART
• Medidores de Presión y Nivel vía 4-20 mA
• Punto de Acceso Wi-Fi, funciones de control de acceso

MODO DE OPERACIÓN

La operación del i-Pozo se basa en un modo desatendido, no necesita un operador para iniciar o detener la bomba de forma remota. Las reglas de operación se descargan al módulo MT-151 LED desde un centro de control SCADA, reglas como: programador: horario de operación; límites para: presión, caudal, corriente, etc., son parte de la aplicación.

SCADA

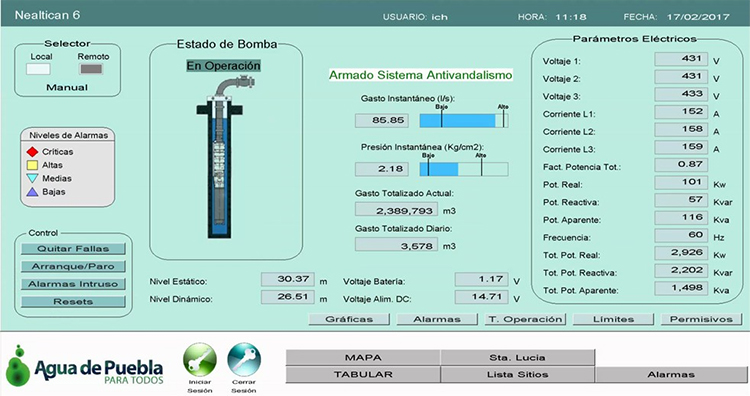

El i-Pozo RTU se comunica en modo bidireccional mediante GPRS con un Centro de Control SCADA que ejecuta el software SCADA ControlMaestro, de Elutions. La conexión entre el módulo MT-151 LED y el software SCADA se basa en herramientas OPC. La Interfaz Hombre Máquina (HMI) desarrollada para el RTU de i-Pozo, permite a los usuarios interactuar de una manera muy amigable con el equipo en terreno. No es necesario utilizar un software adicional o HMI para recuperar información de los sitios automatizados, el software SCADA es la única herramienta que los usuarios finales necesitan para visualizar, analizar y extraer información histórica. El software SCADA realiza varias acciones:

• Monitoreo en tiempo real de procesos variables
• Ejecución de comandos (inicio/detención de bomba, armado/desarmado de sistema de seguridad)

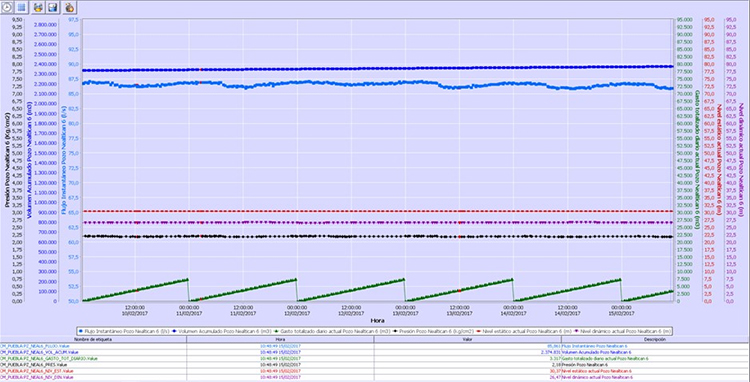

• Análisis de datos en gráficos, con datos obtenidos de las comunicaciones en tiempo real con las RTU de i-Pozo, así como datos obtenidos de los registradores de i-Pozo
• Configuración remota de parámetros de configuración y operación para i-Pozo

REGISTRADOR Y RECUPERACIÓN DE DATOS

Una de las funciones más importantes para nuestros clientes es la de preservar los datos históricos de eventos con comunicaciones deficientes. La mayoría de los pozos de agua dulce se encuentran fuera de zonas urbanas, este problema traducido en términos de comunicaciones significa que las áreas donde se encuentran los pozos tienen una cobertura GSM deficiente, por lo que el software de monitoreo SCADA a veces pierde mensajes/datos y la tendencia histórica al final del día parece tener agujeros de datos. Para evitar la pérdida de datos, i-Pozo realiza un registro de datos de todas las variables hidráulicas y eléctricas mediante el registrador de datos y eventos MT-151 LED, un recurso muy útil. Luego, cuando las comunicaciones son lo suficientemente buenas, el registrador se transmite al centro de control SCADA y se ejecuta un procedimiento de recuperación de datos desarrollado por ICH para insertar los datos provenientes del registrador en los archivos históricos SCADA utilizando el campo de marca de tiempo para organizar los datos.

CONTROL DE ACCESO

ICH desarrolló un sistema de control de acceso para permitir el acceso a las salas de bombas, el sistema se puede armar/desarmar desde el Centro de Control SCADA y/o mediante una aplicación instalada en los teléfonos inteligentes del cliente y comunicándose con i-Pozo RTU a través de Wi-Fi. El sistema de control de acceso en la ubicación del pozo integra una sirena, un sensor infrarrojo, sensores de puerta, etc. Todos los accesos a la sala de bombas se registran en el centro de control SCADA.

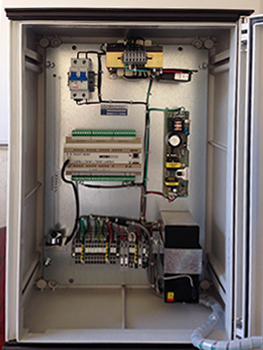

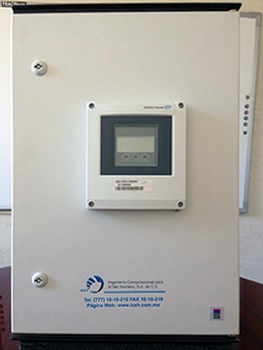

IMÁGENES DEL PRODUCTO:
